IVT SCDplus Solar Controller Laderegler 12 V / 24 V 15 A

Die hochwertigen seriellen SCplus-/SCDplus-Solar-Controller von IVT zeichnen sich vor allem durch ihre Vielseitigkeit aus. Sie bieten Ihnen 4 vordefinierte Ladecharakteristiken, die optimal auf alle gängigen Akku-Typen abgestimmt sind. Außerdem verfügt ihr Lastausgang über verschiedene Sonderfunktionen, die individuell eingestellt werden können. Darüber hinaus können bestimmte Ladeparameter über die kostenlose Software programmiert und die Daten ausgewertet werden.

Details

• LCD-Display
• Serieller Solar-Laderegler: präzise, batterieschonende Ladung
• Pulsweitenmodulierte Ladekontrolle (PWM)
• Vordefinierte Ladecharakteristiken
• Schaltbarer Lastausgang (Ein/Aus)
• Timer-Funktion
• Nachtlicht-Funktion
• Standby-Funktion < 10 mA Eigenstromverbrauch
• Mikroprozessorgesteuerte Ladung
• Mehrstufiges Ladeverfahren

Technische Daten

• Akkusystemspannung 12 V / 24 V
• Unterstützte Akku-Typen Blei-Säure, -Gel, -AGM, LiFePO4
• Art der Laderegelung PWM seriell
• Max. Modulleistung 180 W / 360 W, 300 W / 600 W, 480 W / 960 W (je nach Ausführung)
• Max. Modulspannung 50 V
• Max. Modul-/Ladestrom 15 A / 25 A / 40 A (je nach Ausführung)
• Max. Laststrom 15 A / 25 A / 40 A (je nach Ausführung)
• Eigenstromverbrauch, aktiv 50 mA
• Eigenstromverbrauch, standby < 10 mA
• Sicherung 15 A / 25 A / 40 A (je nach Ausführung)
• Verpolungsschutz Akkueingang ja
• Verpolungsschutz Solareingang ja
• Überstromschutz Lastausgang ja
• Temperaturfühler ja (extern), 1,5 m
• Betriebstemperaturbereich -20 °C bis +60 °C
• Maximale Effizienz 98 %
• Gemeinsames Masse Potential (Minuspol) ja
• Schaltbarer Lastausgang ja
• Softwaresteuerung ja
• PC Schnittstelle USB (Typ B)
• Anzeige LCD-Display + LED (Ausführung mit 25 A nur LED-Display)
• Gehäuse Kunststoff

Ladeparameter

• Ladeschlussspannung, Blei-Säure 14 V / 28 V
• Ladeschlussspannung, Blei-Gel 14,1 V / 28,2 V
• Ladeschlussspannung, Blei-AGM 14,7 V / 29,4 V
• Ladeschlussspannung, LiFePO4 14,6 V / 29,2 V
• Erhaltungsladung, Blei-Säure/Blei-Gel 13,7 V / 27,4 V
• Erhaltungsladung, Blei-AGM/LiFePO4 13,8 V / 27,6 V
• Temperaturkompensation minimal 25 mV/K / 50 mV/K
• Temperaturkompensation mittel 30 mV/K / 60 mV/K
• Temperaturkompensation maximal 35 mV/K / 70 mV/K

Tiefentladeschutz Lastausgang

• Abschaltspannung, Werkseinstellung 10,5 V / 21 V
• Abschaltspannung, einstellbarer Bereich 10 V bis 11 V / 20 V bis 22 V
• Rücksetzspannung, Werkseinstellung 12 V / 24 V
• Rücksetzspannung, einstellbarer Bereich 11,5 V bis 12,5 V / 23 V bis 25 V

Vordefinierte Ladecharakteristiken: Blei-Säure, Blei-Gel, Blei-AGM, LiFeP04
Bei den pulsweitenmodulierten, seriellen Ladereglern sind 4 unterschiedliche, speziell auf den jeweiligen Akku-Typ angepasste Ladeprogramme vordefiniert: Blei-Säure, Blei-Gel, Blei-AGM sowie LiFePO4

Benutzerspezifisch programmierbare Ladecharakteristik
Darüber hinaus kann ein benutzerspezifischer Ladevorgang programmiert werden. Mithilfe der USB-Schnittstelle kann eine Verbindung zwischen Solar-Controller und PC aufgebaut werden. Über den PC können mit der Windows-Software bequem die werkseitigen Einstellungen am Solar-Controller verändert werden. Ferner können die Betriebsdaten des Solarsystems erfasst, gespeichert und ausgewertet werden. Bei den SCDplus Solar-Controllern ist eine Programmierung und Ablesung der Liveparameter am Gerät möglich.

Automatische Erkennung der Systemspannung 12 V/24 V
Die Solar-Laderegler SCplus/SCDplus können für 12 V- oder 24 V-Systeme eingesetzt werden. Die Systemspannung wird dabei automatisch festgelegt.

Automatische Temperaturkompensation
Beim Ladevorgang wird über den externen Temperatursensor die Temperatur gemessen und dadurch die Ladeschluss­spannung dynamisch an die Temperaturbedingungen angepasst. Bei hohen Temperaturen wird die Ladeschlussspannung herabgesetzt – eine Überladung und unnötige Gasung werden vermieden. Bei niedrigen Temperaturen wird die Lade­schluss-spannung erhöht.

Spannungssensor für Batterie
Eine noch präzisere Funktionsweise des Solar-Controllers ist durch den integrierten Spannungssensor-Anschluss möglich. Durch das Kabel zwischen Solar-Laderegler und Batterie wird die Batteriespannung noch exakter gemessen. Dies ermöglicht eine noch präzisere Ladung.

Mehrstufige Ladetechnologie – Abgestimmt auf den Akku-Typ
Abhängig vom definierten Akku-Typ (Werkseinstellung: Blei-Säure-Akku) und dessen Ladeschlussspannung findet die Ladung in bis zu 3 Stufen statt. In Ladestufe 1 erfolgt das Laden zuerst mit maximaler Stormstärke bis die entsprechende Ladeschlussspannung erreicht ist.

Daraufhin wird noch für einen fest definierten Zeitraum die Ladeschlussspannung von Ladestufe 1 gehalten bis anschließend in Ladestufe 2, die Erhaltungsladung, gewechselt wird. Die Ladestrombegrenzung erfolgt dabei nach dem Prinzip der Pulsweitenmodulation (PWM). Sowohl das Ladeprofil für LiFePO4-Akkus als auch das benutzerdefinierte bieten noch eine dritte Ladestufe.

Zuschaltbare Standby-Funktion
In den SCplus-/SCDplus-Solar-Ladereglern ist eine Standby-Funktion integriert. Bei unzureichender Solarleistung schaltet der Solar-Laderegler in den Standby-Modus. Der Eigenverbrauch des Solar-Ladereglers wird somit um bis zu 40 % reduziert.

Damit wird die angeschlossene Batterie geschont und eine unnötige Entladung vermieden. Liegt ausreichend Solarspannung an, kehrt der Solar-Laderegler automatisch aus dem Standby-Modus zurück. Zudem kann der Solar-Laderegler durch Tasterdruck manuell aus dem Standby-Modus geholt werden.

Programmierbarer und schaltbarer Lastausgang
Bei den IVT Solar-Controller der SCplus-/SCDplus-Serie können viele individuelle Einstellungen vorgenommen werden. Der Lastausgang ist individuell programmierbar.
Folgende Optionen sind für den Lastausgang einstellbar:
1. Timer-Funktion:
Lastausgang schaltet zu den definierten Uhrzeiten ein bzw. aus.
2. Nachtlicht-Funktion:
Bei fehlender Solarleistung schaltet der Lastausgang nach 2 Minuten ein, bei anliegender
Solarleistung wieder aus.
3. Automatische Ein-/Ausschaltung:
Bei Erreichen der Entladeschlussspannung schaltet der Lastausgang automatisch aus.
Sobald die Wiedereinschaltspannung erreicht wird, wieder ein.
4. Dauerhaft aus:
Bei Erreichen der Entladeschlussspannung bleibt der Lastausgang dauerhaft ausgeschaltet,
auch nachdem die Batteriekapazität die Rücksetzspannung erneut erreicht hat
(Werkseinstellung).
Der Lastausgang ist auch manuell per Drucktaster ein- bzw. ausschaltbar.

LED-Statusanzeige
2 LEDs zeigen schnell und zuverlässig die aktuelle Ladestufe an, warnen vor Tiefentladung und geben den Status des Lastausganges wieder.

Beleuchtetes LCD-Display und komfortable Bedientasten
Besonderheit SCDplus-Solar-Controller: Übersichtliche Anzeige – einfache Bedienung:
Die SCDplus-Regler verfügen zusätzlich über ein übersichtliches und klar strukturiertes LCD-Display. Es gibt Auskunft über die wichtigsten Parameter wie Systemspannung (12 V, 24 V oder 48 V), Solareingang (Energiezähler), Batteriestatus (Batteriespannung, Ladezustand, Ladestrom), Umgebungstemperatur, eingestellter Temperaturkoeffizient und Lastausgang (Laststrom).
Folgende Parameter können über das Display konfiguriert werden:

• Ladeverfahren
• Entladeschlussspannung
• Rücksetzspannung
• Temperaturkoeffizient
• Lastausgang (Wiedereinschaltung ja/nein, Timer- und Nachtlicht-Funktion)

Umfangreiche Schutzfunktionen
Über den Mikroprozessor werden alle wichtigen Schutzfunktionen wie Überladeschutz, Tiefentladeschutz und Verpolungsschutz vollautomatisch und überwachungsfrei gesteuert.
Schutz vor Überladung:
Sobald die Ladeschlussspannung erreicht ist, schaltet der Solar-Laderegler den Ladestrom ab. Ein Überladen und eine Schädigung der Solar-Batterie werden so verhindert.

Tiefentladeschutz:
Um den Akku vor irreparablen Schäden bei Tiefentladung zu schützen, wird der angeschlossene Lastausgang bei Erreichen der Entladeschlussspannung ausgeschaltet. Je nach Einstellung des Lastausgangs bleibt dieser ausgeschaltet bzw. wird automatisch wieder eingeschalten, sofern der Akku hinreichend nachgeladen wurde. Entladeschlussspannung und Rücksetzspannung können individuell über das Display bzw. die Software parametriert werden. Kurz bevor die Tiefentladegrenze erreicht wird, erfolgt eine optische Warnung (LED).
Schutz vor Kurzschluss und Verpolung:
Die Regler sind mit einer Flachsicherung gegen Kurzschluss abgesichert und gegen Verpolung geschützt.

Parametrierung, Überwachung und Auswertung mittels PC
Parametrierung und Überwachung des Solar-Controllers mittels PC:
Mithilfe der USB-Schnittstelle kann eine Verbindung zwischen Solar-Controller und PC aufgebaut werden. Mit der Windows-Software können am PC bequem Ladeprofil, Tiefentladeschutz, Temperaturkoeffizient, Funktion des Lastausgang, Uhrzeit und Datum konfiguriert werden. Zudem können die Betriebsdaten der Solaranlage protokolliert, überwacht und zur Auswertung als *.txt-Datei ausgegeben werden.
Datenaufzeichnung und Auswertung mit kostenloser Windows-Software:
Folgende Parameter werden sekündlich erfasst:

• Uhrzeit (Time)
• Batteriespannung (Voltage)
• Batterieladestrom (Charge current)
• Laststrom (Load current)
• Temperatur (Temperature).

Lieferumfang

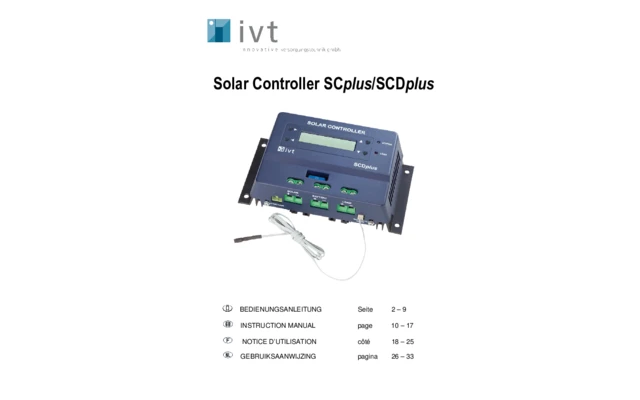

SCDplus-Solar-Controller 15 A / 25 A / 40 A (je nach Bestellung)  Externer Temperaturfühler Anschlussadapter für Batteriesensor Bedienungsanleitung in DE, GB, FR, NL
